WSPR Trasmitter for 28 und 50MHz.
Raimund Eisenstecken IN3HER Kastanienweg Nr.8 39040 VAHRN (Italien)
e-mail: in3her@qsl.net
![]()
- Der WSPR-Sender sendet jede gerade Minute auf den dafür vorgesehenen Frequenzen 28 und 50MHz.
- Die maximale Sendeleistung beträgt 23dBm auf 28MHz und 18dBm auf 50MHz.
- Der Sendebeginn ist PPS-Synchronisiert und beginnt 1 Sekunde nach jeden geraden Minutenwechsel.
- Die Häufigkeit der Sendezyklen pro Band kann festgelegt werden.
- Die Sendefrequenz wird mit den aktuellen Minutenwert verschoben.
- Die Kanalsymbole müßen mit einen WSPR-Code-Generator erstellt werden.
![]()

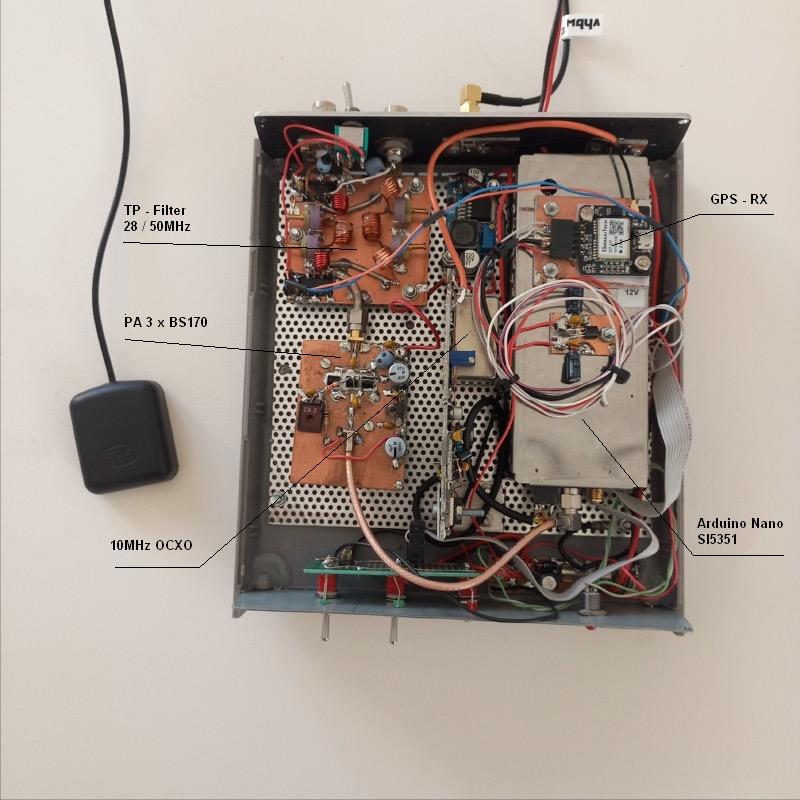

WSPR-Sender Aufbau mit 3 x BS170 Endstufe.
![]()
![]()

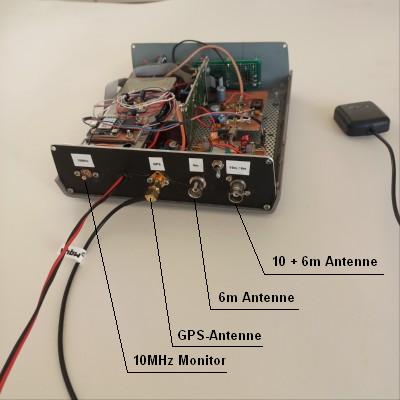

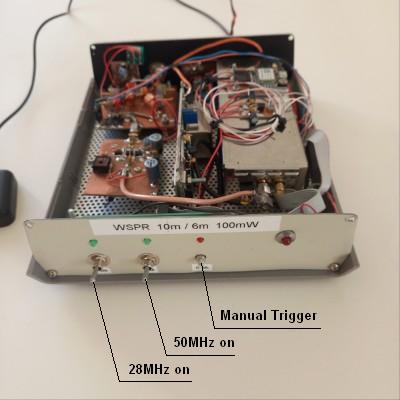

Vorderseite und Hinterseite
![]()
![]()

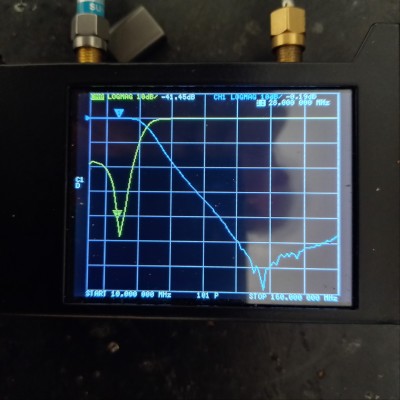

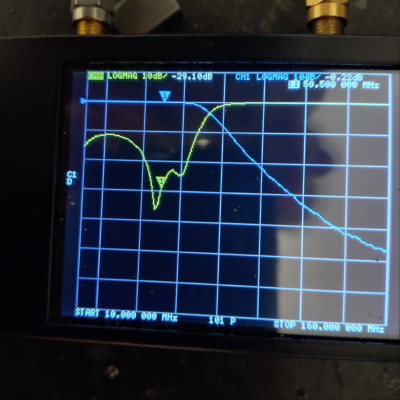

Umschaltbares Tiefpassfilter 28 und 50MHz
![]()
50MHz 5/8 Lambda Sendeantenne
Arduino Code:
Anmerkung: Diese Beschreibung ist als Anregung und nicht als ausgereiftes Projekt zu verstehen.
( in3her )
![]()
