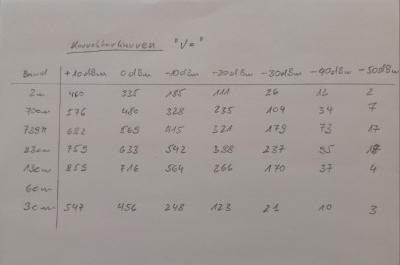

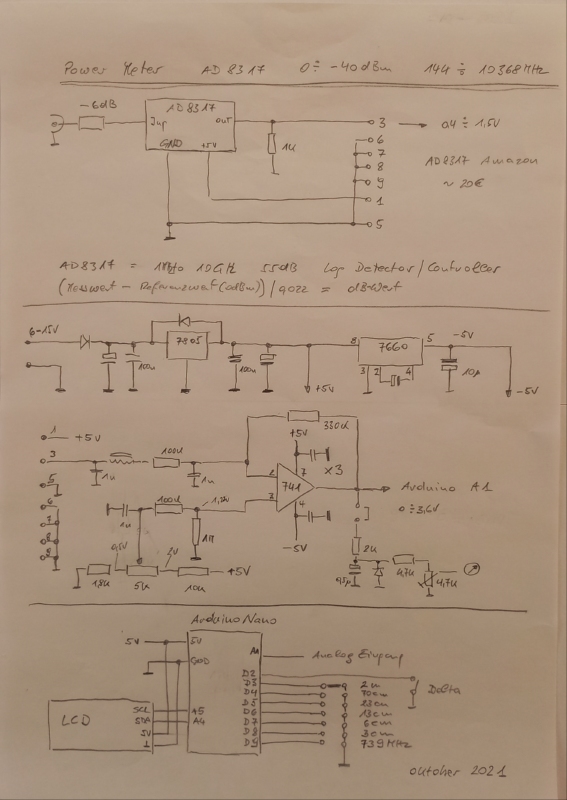

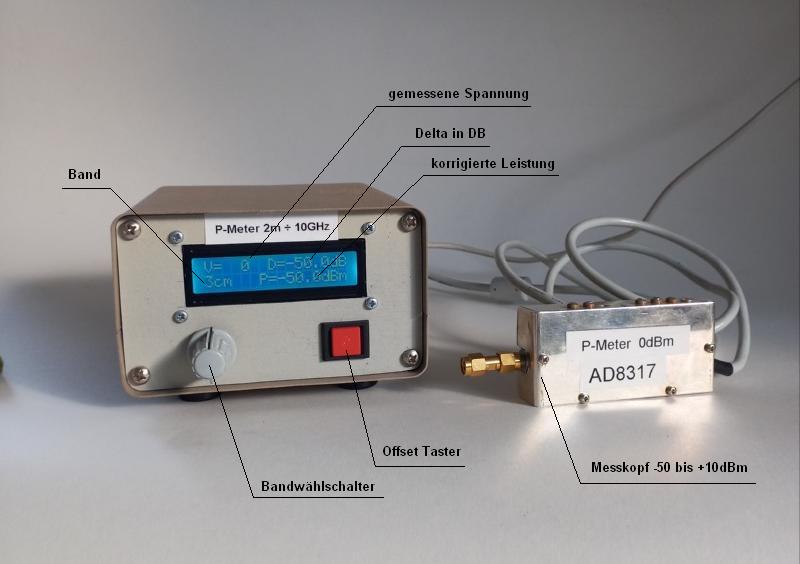

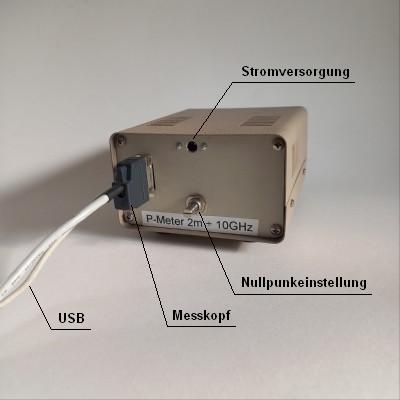

Einfaches Leistungsmessgerät von 2m bis 3 cm. Raimund Eisenstecken IN3HER Kastanienweg Nr.8 39040 VAHRN (Italien) e-mail: in3her@qsl.net Vorderseite Kurzbeschreibung: Ein einfaches Leistungsmessgerät für 144MHz bis 10368MHz von -40 bis +10dBm. Am Eingang des Log Detector/Controller AD8317 ist ein 6dB Daempfungsglied fest eingebaut um die S11 zu verbessern. Der Nullpunkt wird bei offenen Messkopf mit dem Potentiometer auf der Rückseite auf V= 0 abgeglichen. Eine Korrekturkurve von -50dBm bis +10dBm in 10dB Stufen kann für die verschiedenen Frequenzbereich eingegeben werden. Mit der Offset-Taste kann der Deltawert angezeigt werden, dies ist für Messungen von Bodenrauschen oder Sonnenrauchen sehr hilfreich.       Hinterseite 50MHz 5/8 Lambda Sendeantenne Arduino Code: Anmerkung: Diese Beschreibung ist als Anregung und nicht als ausgereiftes Projekt zu verstehen.
